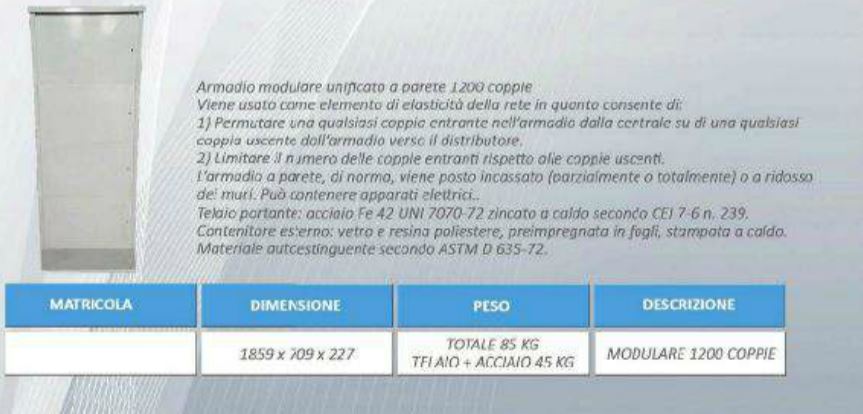

Armadio Modulare Unificato a Parete 1200 Coppie
Descrizione

I prodotti della serie MDC sono armadi di distribuzione per installazione in esterno o in interno, specificamente realizzati per la distribuzione terminale di reti in rame. I prodotti sono realizzati in materiale termoindurente ad alta resistenza e sono dotati di particolari interni in acciaio.

Costituzione
Telaio portante: due moduli da 600 cp.
Contenitore esterno: 4 moduli da 300 cp.
(1 modulo = 2 fiancate + 2 porte, di cui una funge da parete posteriore).
1 base, 1 tetto, 1 tasca portaschemi telai di base.

Impiego
Viene usato come elemento di elasticità della rete in quanto consente di:
1) Permutare una qualsiasi coppia entrante nell’armadio dalla centrale su di una qualsiasi coppia uscente dall’armadio verso il distributore.
2) Limitare il numero delle coppie entranti rispetto alle coppie uscenti.
L’armadio a parete, di norma, viene posto incassato (parzialmente o totalmente) o a ridosso dei muri.
Può contenere apparati elettrici.

Materiali
Telaio portante: acciaio Fe 42 UNI 7070-72 zincato a caldo secondo CEI 7-6 n. 239.
Contenitore esterno: vetro e resina poliestere, preimpregnata in fogli, stampata a caldo.

Caratteristiche
Contenitore: materiale autoestinguente secondo ASTM 632-72, resistente agli agenti chimici, atmosferici e ai microrganismi.

Prestazioni
Possibilità di sostituzione in opera di singoli elementi.
Apertura porte a 180°, singolarmente.
Tenuta alla pioggia.
Resistenza all’urto:
– del contenitore: >= 5kgm.
– della base: >= 10kgm.
Resistenza alla flessione: >= 200kgm.

Informazioni Aggiuntive
Altezza

1859 mm.

Larghezza

708 mm.

Profondità

227 mm.

Peso Totale

85 Kg.

Peso telaio + acciaio

45 Kg.

Peso contenitore esterno

40 Kg.
