Muffola di giunzione per cavi ottici fino a 60 fibre.

Costituzione
Base, cappellotto, pannello porta moduli di giunzione.
Moduli di giunzione, boccole di serraggio, tappi di chiusura per fori passacavo, guarnizione tipo 0.Ring del coperchio, della base e dei passacavi.
Presa di continuità e spina.
Valvola e viteria.

Impiego
La muffola è idonea per l’alloggiamento delle giunzioni dei cavi fino a 60 fibre ottiche.

Materiali
La muffola è costituita da materiale plastico rinforzato ( PP0-MODIFICATO 30%)

Caratteristiche

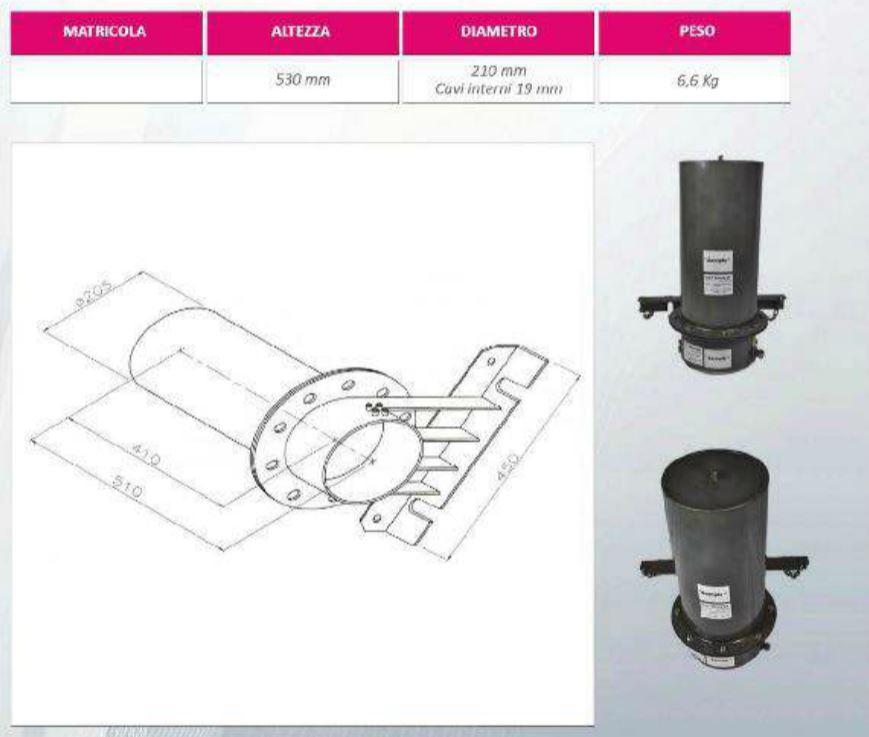

La muffola è costituita da un contenitore di forma cilindrica con alcune parti essenziali:
1)Una base. Su è ricavato l’ingresso dei cavi, completa di valvola e con relativa “presa di continuità” a 5 contatti. Per la continuità delle armature dei cavi ed a cui è ancorata tutta la struttura interna di contenimento delle fibre ottiche.
2)Cappellotto. Esso è asportabile e rappresenta l’involucro esterno di contenimento.
3)Guarnizione 0.Ring
4)5 alloggiamenti. Essi consentono le eventuali derivazioni richieste con un alloggiamento per una presa di continuità.
5)6 moduli a sviluppo planare (moduli di giunzione). Servono a contenere le giunzioni delle fibre.
6)2 sedi incavate all’esterno del cappellotto. Queste permettono l’ancoraggio della struttura a muro o a palo.

Prestazioni
Contiene l’alloggiamento delle giunzioni dei cavi fino a 60 fibre ottiche.
